事例紹介

防犯カメラ工事(IPカメラ)

防犯カメラ工事(IPカメラ)
防犯カメラ工事(IPカメラ)
施工場所 横浜市緑区
金額 約370万円
施工項目
施工前
防犯カメラ工事(IPカメラ)
施工後
防犯カメラ工事(IPカメラ)
施工前
防犯カメラ工事(IPカメラ)
施工後
防犯カメラ工事(IPカメラ)
施工前
防犯カメラ工事(IPカメラ)
施工後
防犯カメラ工事(IPカメラ)
施工前
防犯カメラ工事(IPカメラ)
施工後
防犯カメラ工事(IPカメラ)
施工前
防犯カメラ工事(IPカメラ)
施工後
防犯カメラ工事(IPカメラ)
担当からのコメント

今回は某大学内のアナログカメラから全方位型のIPカメラへのリニューアルの投稿です。



<詳細>
・既存のアナログカメラが古く、画質が悪いという事と死角が多いのが気になるとの事でリニューアルをご希望でした。
・高画質のIPカメラで、全方位型のカメラを12台設置するご提案をさせて頂きました。

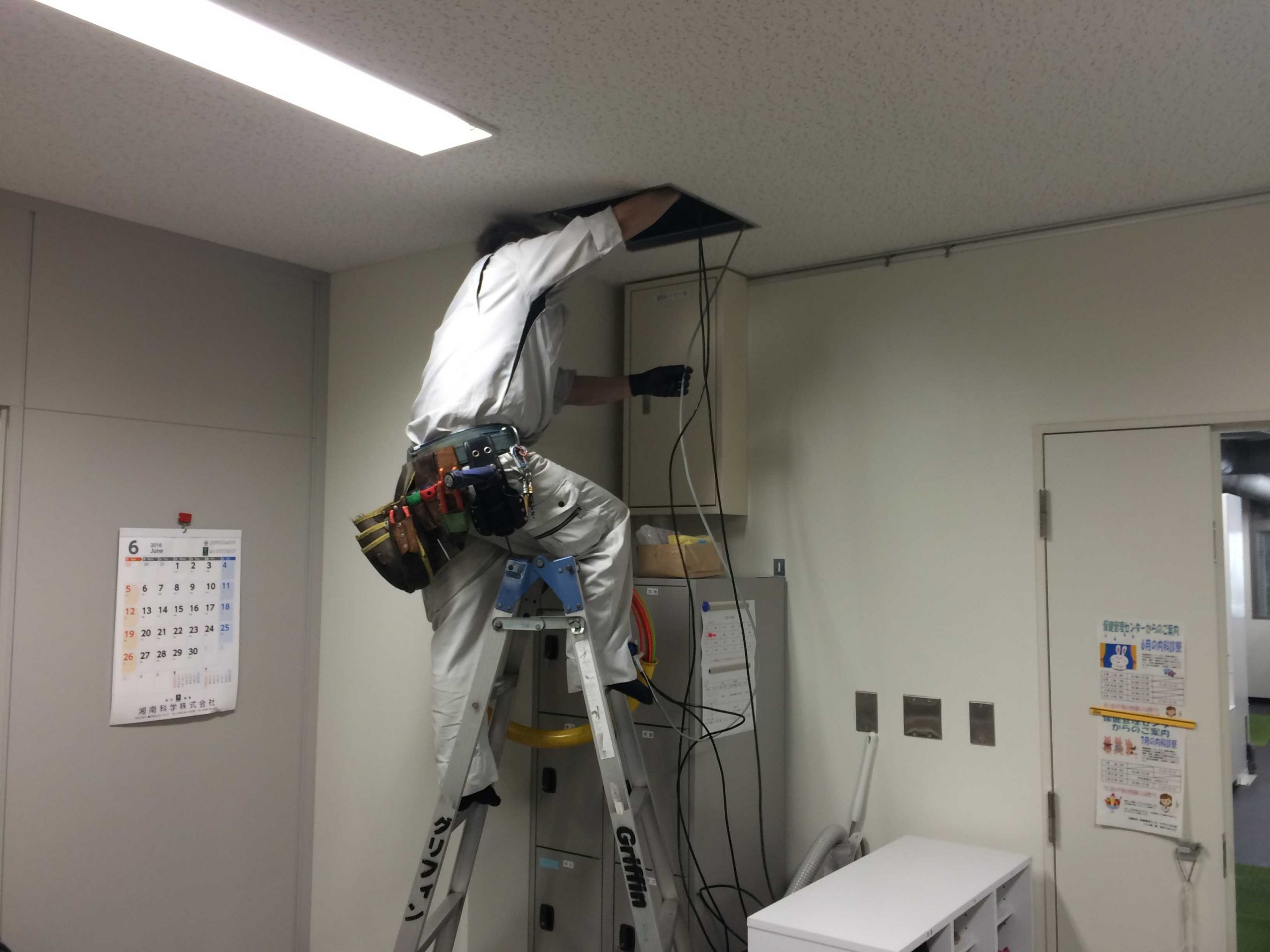

・アナログカメラは同軸ケーブル、IPカメラはLANケーブルと使用するケーブルが異なる為、

 本来はケーブルも全て引き直しが必要ですが、今回はIPカメラの映像を同軸ケーブルで伝送する事が可能な

 コンバーターを利用し、一部既存の同軸ケーブルを流用し作業コストを抑えました。

※IPカメラシステムとは
デジタルの高画質映像をネットワーク(LAN・WAN・Internet)を利用し

映像伝送、保存、管理する監視カメラシステムのことです。
ネットワークをベースとした監視カメラシステムですので、リモートアクセスも容易に行えます。

※全方位カメラとは
1台のカメラで360°全方向を魚眼レンズで撮影し、その360°元画像の湾曲した画像をデジタル補正し、

2方向、4方向、1方向などに表示する事で、あたかも複数台のカメラ映像の様に表示する事が可能です。
それによりカメラ台数が少なくても、死角の少ない映像監視システムの構築を実現します。
また、マウス操作で映像を360°自由に動かせ、ズームも簡単に操作が可能です。



防犯カメラをご検討の場合は是非グリフィンにご相談下さい。
